Светящиеся шкалы для «ВАЗ 2106»







Итак для изготовления нам потребуется:

• 1. Тонировка (я ставил 15%) 30х30 см
• 2. Приборы 2106 соответственно =)
• 3. 3 «крышки» от тонких коробок под CD
• 4. Тонкая «шлицевая» отвертка
• 5. Плоскогубцы
• 6. 8маленьких диодов
• 7. 3 средних диода
• 8. заготовки шкал (я распечатал на прозрачной самоклейке)
• 9. свёрла 4.5мм(под диаметр маленьких диодов) и 3.5мм (отверстия под болты крепления)
• 10. супер клей

     *. Пиво (по желанию)

Приступим.

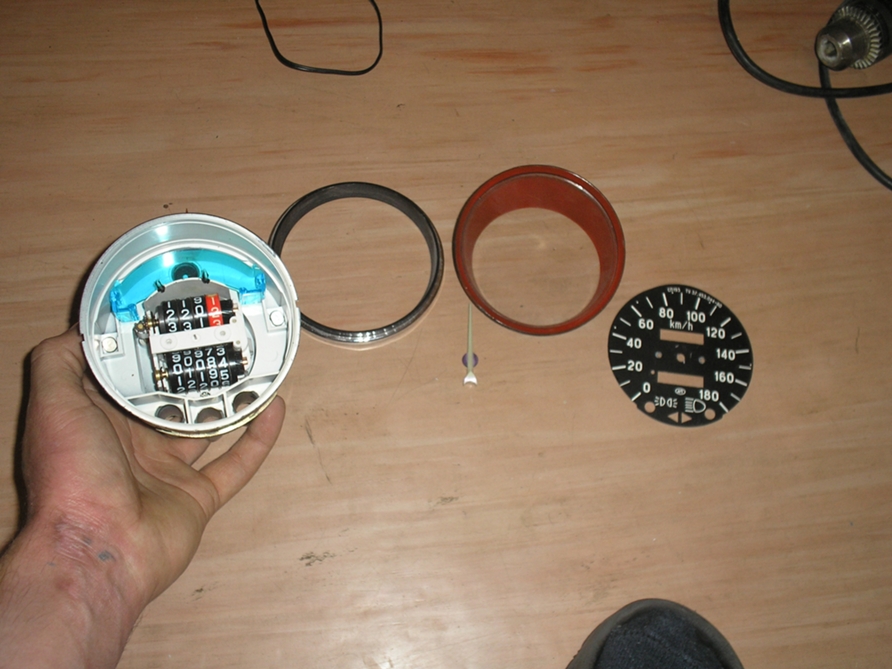

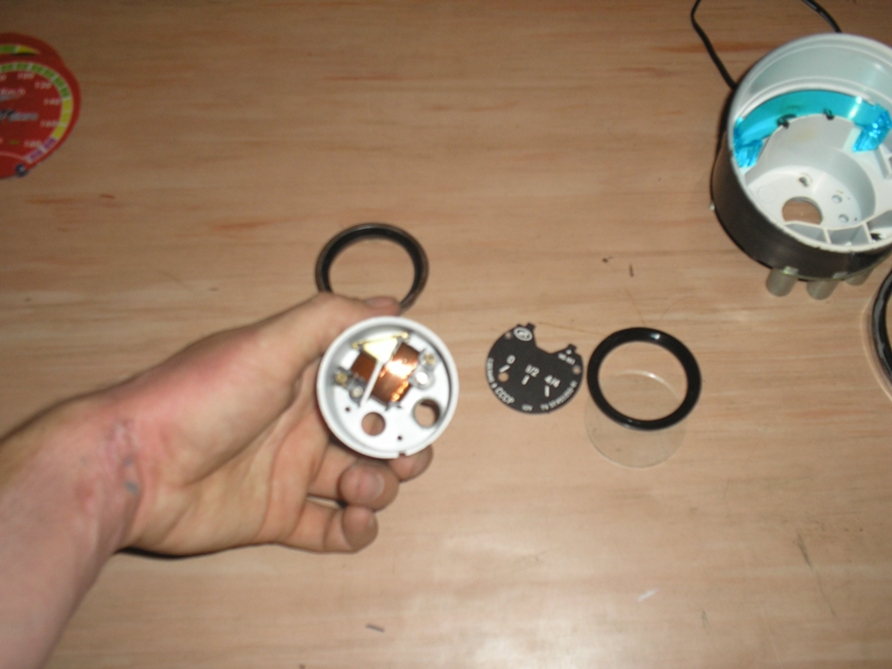

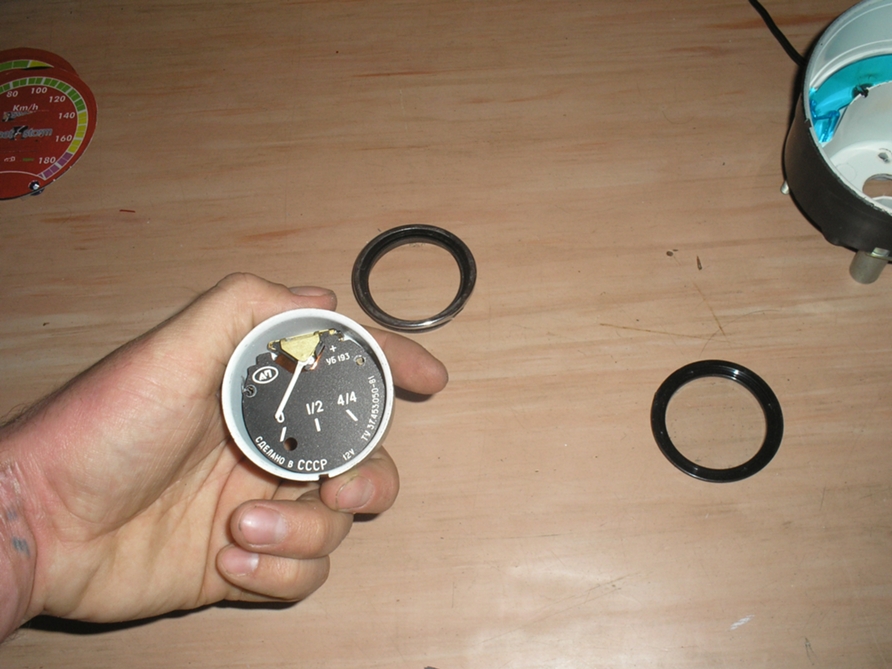

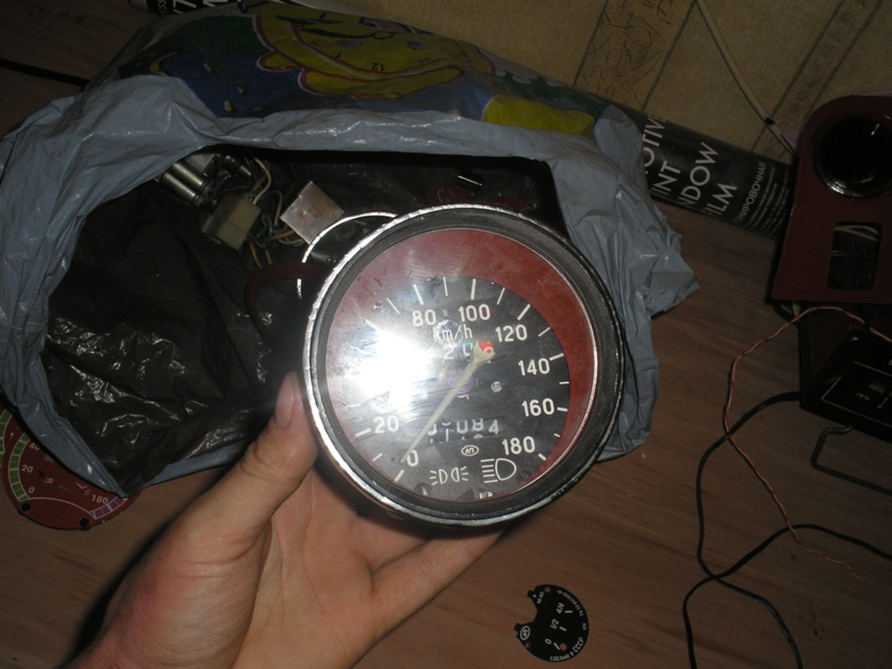

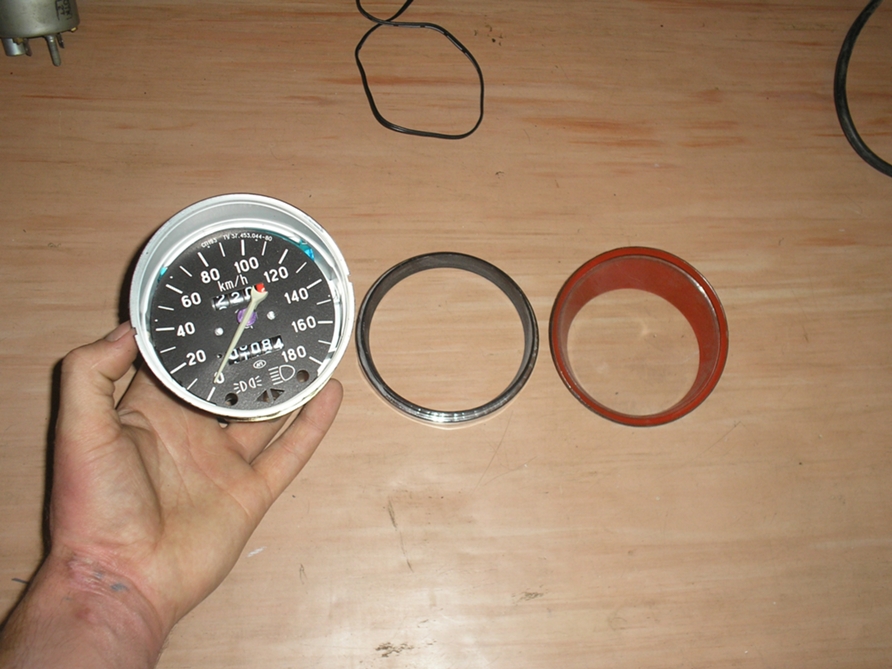

Для начала нам нужно разобрать старые* приборы. Развальцовываем кольца фиксаторы...



Убираем все перегородки (они будут мешать рассеиванию света),

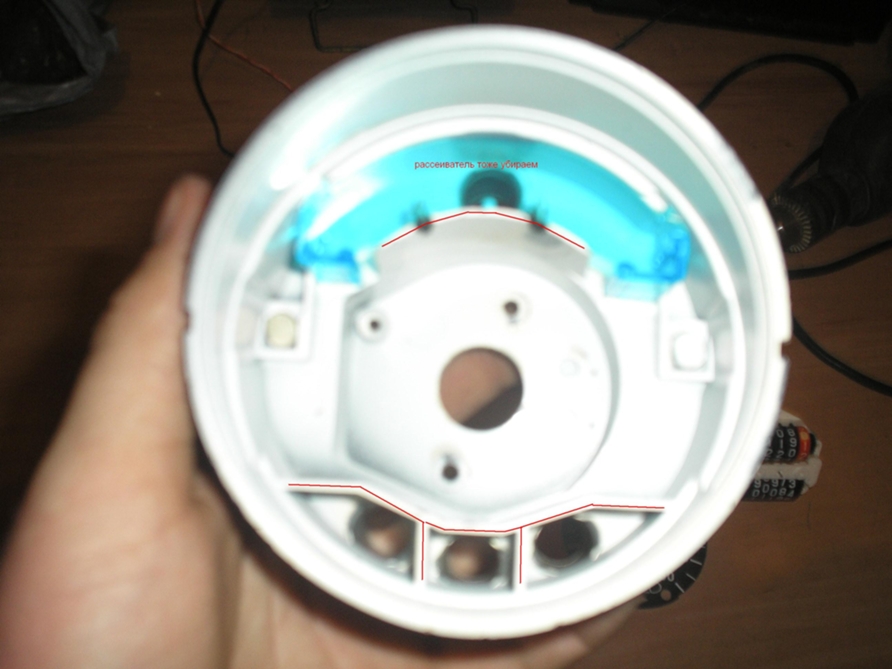

Все что требуется выломать обозначено красными линиями.

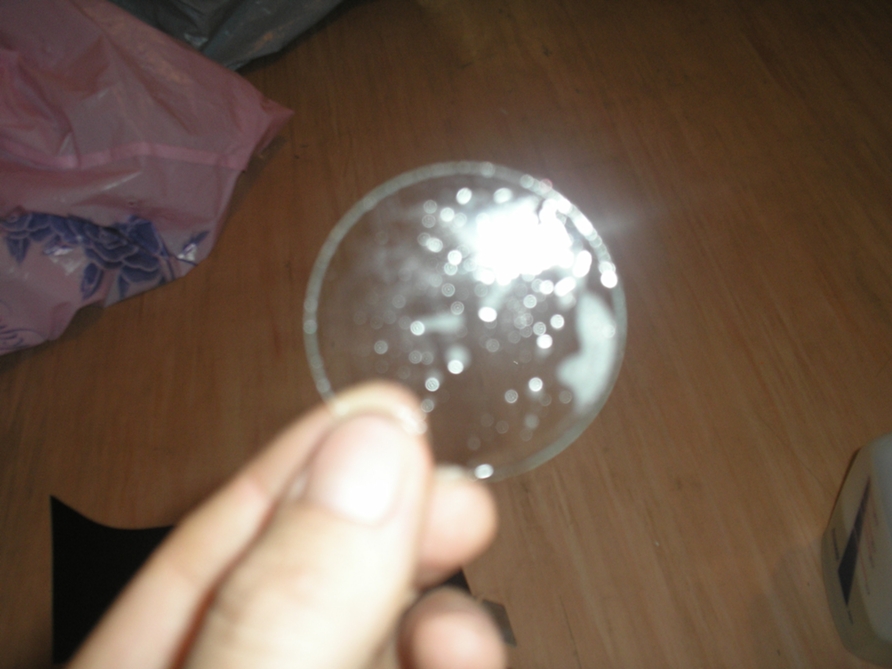

Теперь берем стёкла от приборов и вперёд в ванную отмывать до блеска =) .

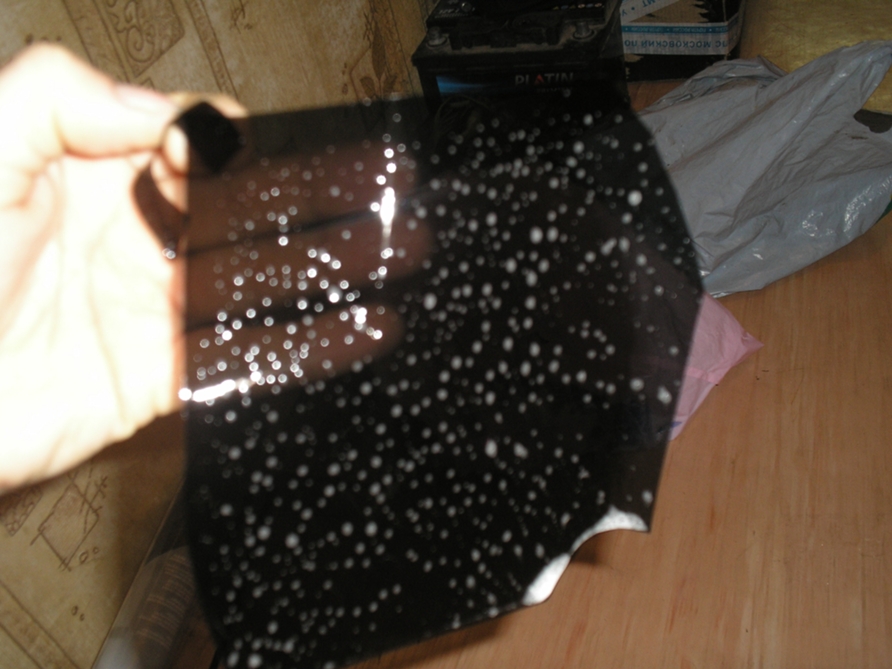

Отмыли? Теперь можно приступать к тонированию.

Как производится тонирование думаю ненадо рассказывать

Излишки плёнки лучше сразу отрезать дабы они не цеплялись за все подряд.

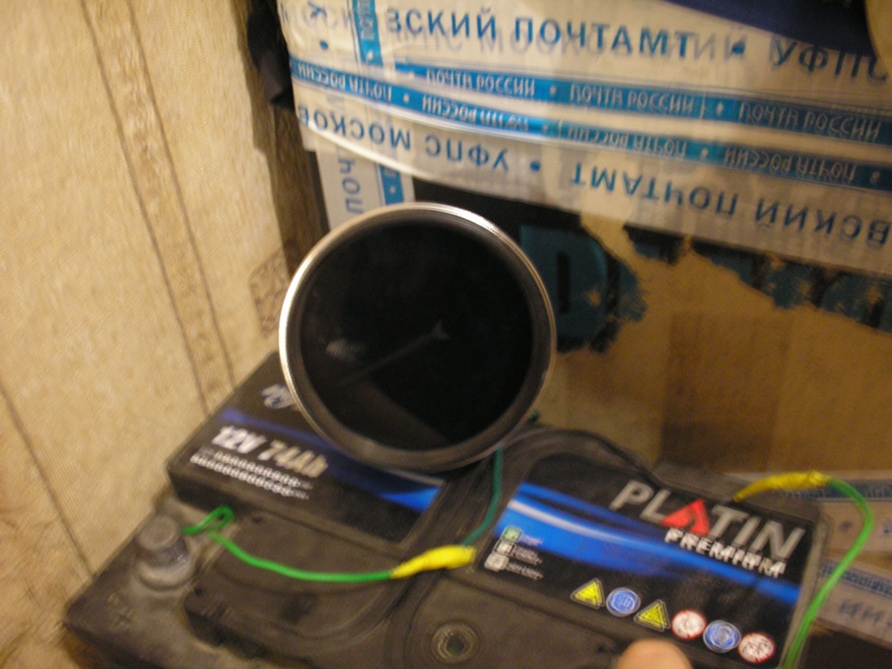

Стёкла затонированы и мы их откладываем на некоторое время.



Приступим к изготовлению самих шкал.

Берем старые шкалы и прикладываем к крышке от коробки для CD.

Обводим по контуру маркером , а еще лучше прочертить шилом.

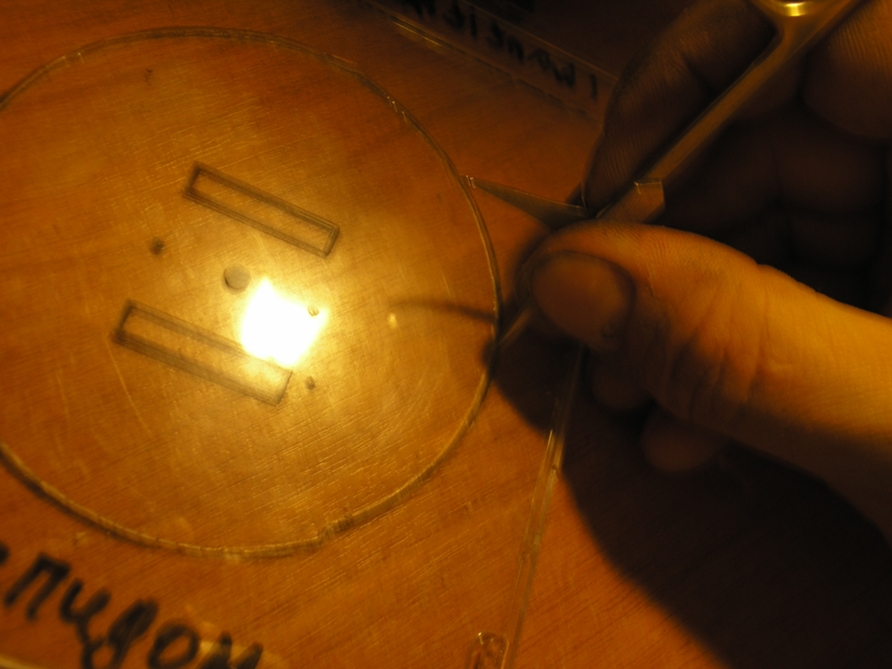

И начинаем вырезать...

Я использовал ножницы для маникюра чтоб процарапать оргстекло

Процесс муторный до жути...

Заготовки сделаны. Нужно их заматовать для более ровномерного распределения света по поверхности. Можно мелкой шкуркой , я делал это лезвием от концилярского ножа.

Далее наклеиваем шкалы на заготовки ,я использовал 2 компонента: подложка - всё заполнено чёрным цветом кроме надписей , они прозрачные

Верхний слой - тоже самое только шкалы прорисованы нужным цветом

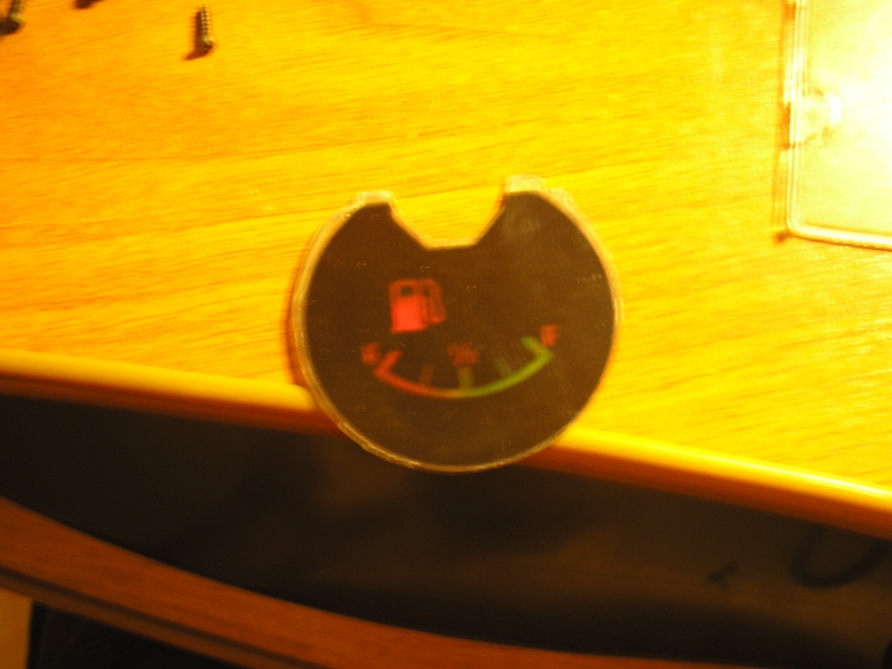

Так это выглядит на просвет.

Если вы используете 2 слоя как я то нужно их чёткое совмещение.

Шкалы наклеены и мы откладываем их в сторону.



Теперь мы сверлим дырки под диоды в корпусе приборов.

Вот приблизительное расположение диодов,

Я использовал 4 штуки , этого вполне хватает

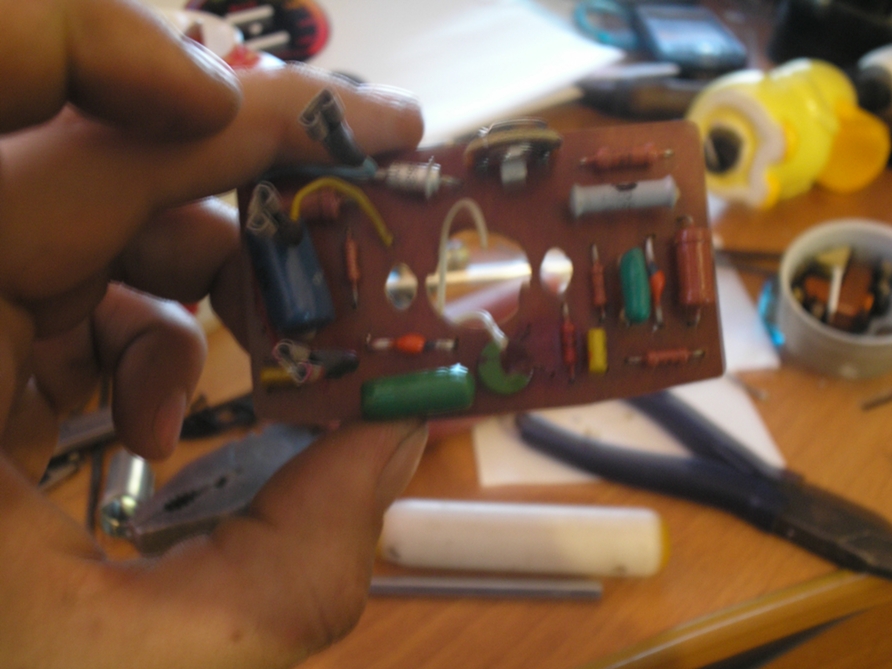

Сразу уточню что возникнут некоторые трудности с подсветкой шкал в тахометре из-за того что плата перекрывает свет от диодов, я вышел из этого затруднения путём выноса платы за корпус прибора.



Итак все комплектующие подготовлены и мы начинаем сборку... все в обратной последовательности .

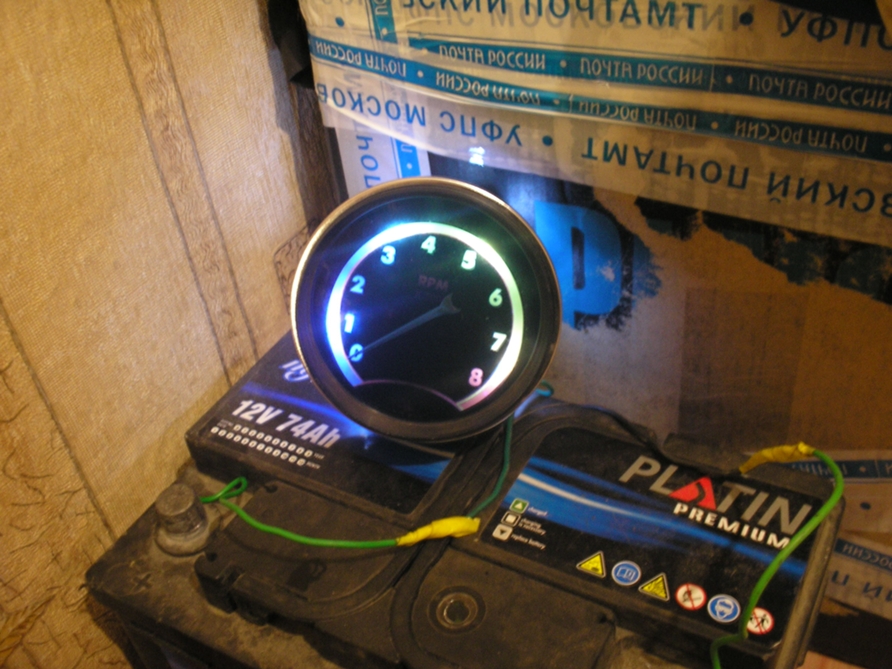

Вот то что у вас должно было получится.

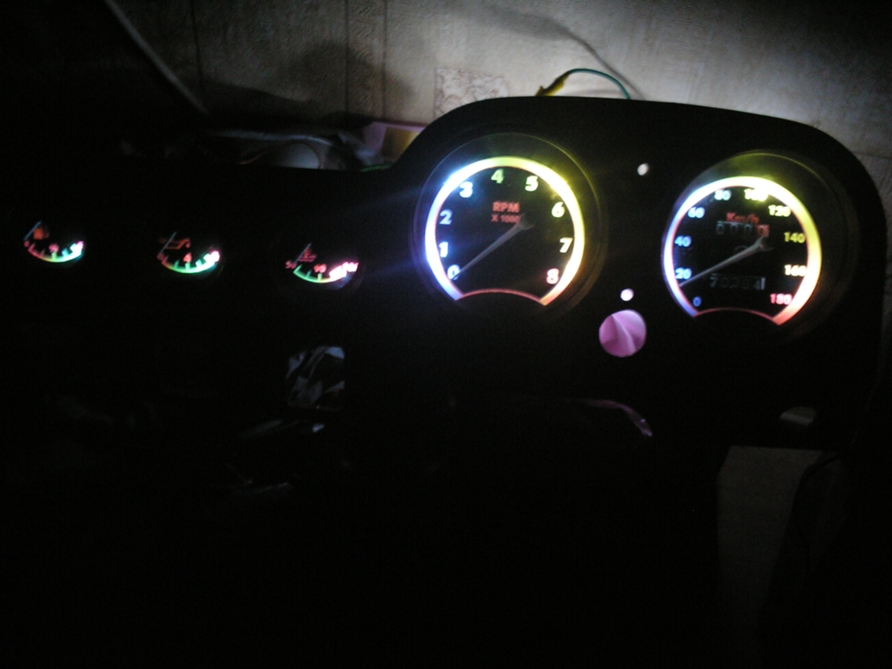

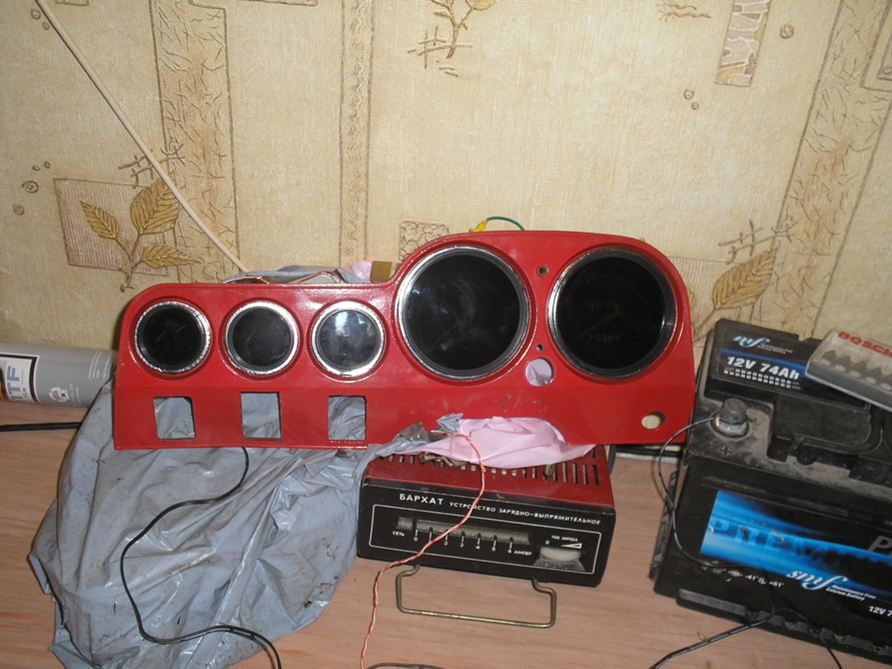

Приборка в сборе.





Лампы индикации давления , габоритов , поворотники и.т.д. я решил перенести на отдельную панель...



Не критикуйте сильно, я не первый кто это делал так что на первенство не претендую , но подробных статей не видел вот и решил сделать свою.



[SF]-=GoGa=-
